FP系列聚丙烯全塑防腐泵

当前位置:首页>>产品展示>>清液泵/化工泵>>FP系列聚丙烯全塑防腐泵
  • FP(L)聚丙烯全塑防腐泵

FP(L)聚丙烯全塑防腐泵

产品分类:FP系列聚丙烯全塑防腐泵

产品标签:

阅读数量:660

产品详情

       FP系列聚丙烯耐腐蚀泵是一种整体注塑成型的塑料耐腐蚀泵,过流部件为增强聚丙烯(PP)材料制作,介质不接触金属,有较好的防腐性能,能适用于0~85℃以内的一般性酸碱类腐蚀性清液介质。

  FP系列聚丙烯耐腐蚀泵和其它防腐泵相比较的主要优点有:
  1. 水力模型先进,效率高,节能性好。
  2. 轻便,体积小。
  3. 价格便宜,和其它耐腐蚀泵相比,在一般的腐蚀性介质中使用,有非常好的价格性能比。
  4. 进出口法兰为钢骨架包塑结构,和其它塑料泵相比有安装强度好,又有防腐性能好的优势。



产品选型与标识

  选型提示及说明

  (一) 用户在选用此泵时,应向本公司提供详细的工况,如输送介质的化学性质、含固量、粘度、温度、防爆要求以及使用岗位情况等,以便本公司准确选型。

  (二)FP型泵为托架式结构,特点是维修方便。FP(L)型泵为直联式结构,特点是轻便、节能、经济。

  (三)该泵输送酸性介质时采用WB2型机械密封,输送碱性介质时采用169机械密封。密封改用碳化硅动静环后,可输送含少量固相物料的介质。

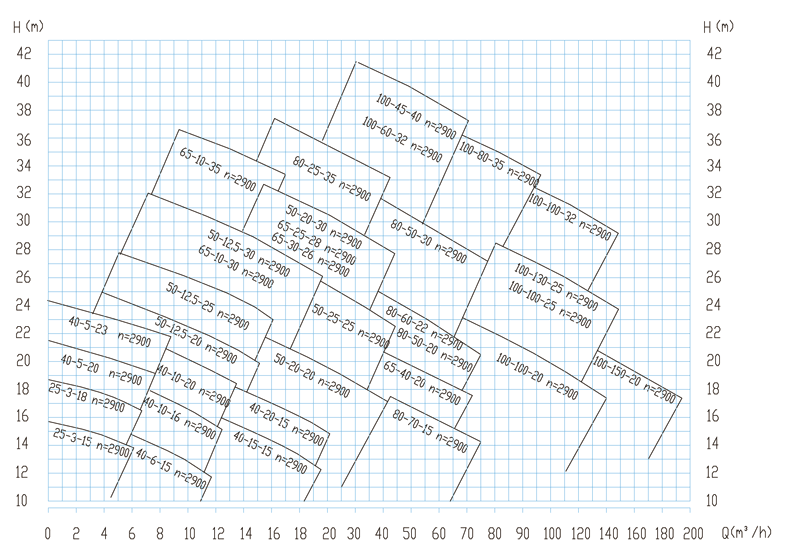

  型谱图 此表仅供初步选型用

FP系列聚丙烯耐腐蚀泵型谱图

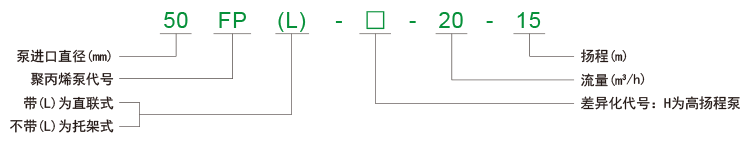

  型号含义

FP系列聚丙烯耐腐蚀泵型号含义

  标识

  FP系列聚丙烯耐腐蚀泵的叶轮形式、叶轮尺寸在产品上不作标识,只在用户档案中作记录。

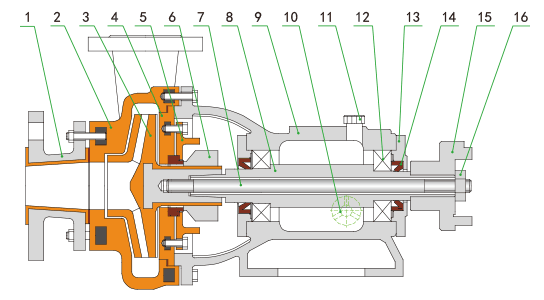

泵的结构简图

  FP型泵的结构简图

FP型泵的结构简图

序号名称序号名称序号名称序号名称序号名称序号名称
1进口接管4后盖7穿轴螺杆10油镜13轴承侧盖16穿轴螺母
2泵壳5静环压盖8主轴11油塞14轴承油封

3叶轮6机械密封9轴承座12轴承15联轴器

注:25、40、50型泵无穿轴螺杆(50-H除外)

  FP(L)型泵的结构简图

FP(L)型泵的结构简图

序号名称序号名称序号名称序号名称序号名称序号名称
1进口接管3叶轮5支架7机械密封9电机轴11穿轴螺母
2泵壳4后盖6静环压盖8穿轴螺杆10电机

注:25、40、50型泵无穿轴螺杆(50-H除外)

安装尺寸表

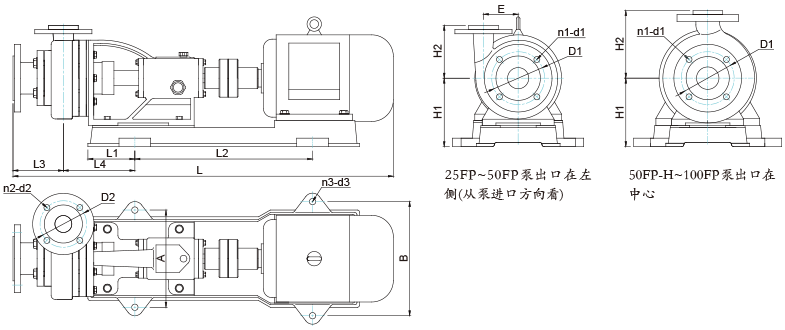

  FP型泵的外形图与安装尺寸表


FP型泵的外形图

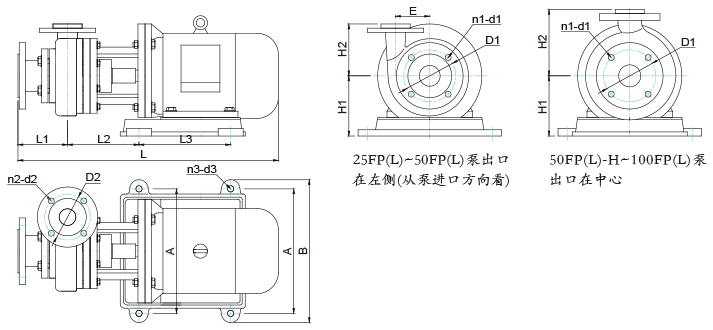

  FP(L)型泵的外形图与安装尺寸表

FP(L)型泵的外形图

使用说明

  泵的安装

  1. FP系列聚丙烯耐腐蚀泵与电机由宙斯泵业装好出厂,只要将本泵水平放置,接上进、出管和接通电源线。(注意电机转向应与泵的运转箭头方向相一致)
  2. 泵体采用聚丙烯压制而成,钢度较金属差,故管路重量不能直接压在泵体上,吸入管路尽量短直,出口管路如果过重应另加支架承受,以延长寿命。
  3. 所有接合处必须保持密封,以防漏气漏液影响泵的工作性能。

  泵的装配

  1. 装配顺序与拆卸顺序相反。
  2. 请用柔软清洁布擦净动静环端面,并滴上润滑油。
  3. 检查叶轮位置是否对准流道中心。

  FP泵的拆卸

  1. 拧下轴承座与底板的连接螺栓,使泵头与电机分离。
  2. 拧下泵壳与轴承座的连接螺栓,卸下泵壳。
  3. 松开机械密封动环内六角紧固螺丝。
  4. 拧下穿轴螺母,用木锤轻击穿轴螺杆,叶轮松动后取下。进口DN25、40、50型泵只需松开叶轮轴上的2只紧固螺栓即可取下。
  5. 从叶轮轴上取下动环、静环组合等,拧下后盖与静环压盖的连接螺栓,取出静环。
  6. 拆下轴承座前后轴承压盖,取出泵轴、轴承,清洗轴承座内腔。

  FP(L)泵的拆卸

  1. 拧下泵壳与支架的连接螺栓,卸下泵壳。
  2. 松开机械密封动环内六角紧固螺丝。
  3. 卸下电机风罩,拧下穿轴螺母。用木锤轻击穿轴螺杆,叶轮松动后取下。进口DN25、40、50型泵只需松开叶轮轴上的2只紧固螺栓即可取下。
  4. 从叶轮轴上取下动环、静环组合等,拧下后盖与静环压盖的连接螺栓,取出静环。

  起动及停车

  1. 检查电动机动转方向,是否与泵的旋转标记一致。
  2. FP型泵启动前检查托架油室内油位是否在规定范围内。
  3. 开启进口阀门,往水泵内注足液体(引液)。
  4. 关闭出口阀门。
  5. 上述步骤完成后,启动电机慢慢打开出口阀门,这时压力表的位置将随出水打开的大小和变化,当压力表指针指到需要的位置时,停止出水阀门的调整。
  6. 当需要停车时,首先关闭出水阀门,切断电源,再关闭进口阀门。

  运转

  运转过程中发现振动或不正常的声音时,应立即停车检查原因,故障排除才能工作。

  机械密封的使用及维护

  FP系列聚丙烯耐腐蚀泵根据使用条件的不同安装不同材质的机械密封,我公司正常安装配套出厂的密封为WB2或169型。使用时请注意以下几点:
  1. 一般机械密封适用于清洁的无悬浮硬质颗粒的介质,如有颗粒请预先在订合同时告知。对新装的系列管路和储液罐,应认真冲洗干净,严防固体颗粒进入密封端面,使密封失效。
  2. 在结晶的介质中,使用机械密封时,要注意经常冲洗,停车后重新启动前,要使密封端面的结晶冲洗干净。
  3. 拆卸机械密封应仔细、不许用手锤、铁器等物敲击,以免破坏动、静环密封面。
  4. 如果机械密封长期使用后污垢结实拆不下来时,不要强行敲击,应设法清除污垢,冲净后,再进行拆卸,以保证元件完好无损。
  5. 安装机械密封前,应首先检查机封元件是否失效和损坏,如有则应重新更换或修复,严格检查动、静密封面的损坏情况,不许有任何细微的划伤、破边与缺陷,所有零部件(包括泵体、叶轮、后盖、密封腔等在装机前冲洗干净,然后涂上一层清洁的油脂或机油。
  6. 装配时,注意静环与后盖的平行度,以防影响密封效果。
  7. 正确调整弹簧的压缩力,使其不要太紧太松,安装泵时要先用手转动,应感觉密封有一定的压缩力,而又能轻快自如灵活的转动即可,如没有感觉调整弹簧的压缩力,以保证密封效果。
