YUF系列耐腐耐磨浮动式液下泵
当前位置:首页>>产品展示>>液下泵>>YUF系列耐腐耐磨浮动式液下泵YUF系列浮动式耐腐耐磨液下泵,是由浮在液面的浮动平台、耐腐耐磨液下泵、自动液位控制开关三大部分组成,其主要优点是:该泵能随液面的升降而升降,使泵能始终浸入液下,可靠地工作,有效地处理较深池槽中的污水或污泥。YUF-J系列浮动式耐腐耐磨液下泵除包含上述优点以外,其下部设置了搅拌浆,能在输送液体的同时,搅拌液下沉淀物,搅拌吸送同时进行。特别适用于液位变化大、液位较深且物料沉降速度快的各种场合。
1. 耐化学性:该泵与介质接触部件均为聚丙烯(PP)或超高分子量聚乙烯(UHMWPE)材质制造,能适应除浓硫酸、浓硝酸以外的各类酸性、碱性介质的输送。
2. 耐磨性:该泵的过流部件采用耐磨性能优异的超高分子量聚乙烯(UHMWPE)制造,该材质具有优异的耐磨性、耐冲击性、抗蠕变性和非常好的耐腐性,因此该泵不仅能输送清洁类酸、碱液体,而且还能输送各类料浆、砂浆。该泵配套半开式叶轮,过流能力较大。
3. 安全性:该泵安装有液位自动控制开关,当槽(池)中液位降至轴封部位时,泵机能自动关机,不会因空转而损坏泵机。
1. 技术性能:使用温度为-5~80℃(对特殊要求、使用改性材质,可提高到100℃),流量为4~350m3/h,扬程55m以内。
2. 适用范围:广泛适用于除浓硫酸、浓硝酸以外的各类酸性、碱性介质的输送。
环保行业:输送各类废酸、污水。
化工行业:作为各类低位槽,特别是液位变化较大,液位较深的低位槽的配套用泵。
冶炼行业:湿法炼铜浸出液的输送,各类事故槽中的酸性、碱性料浆、砂浆的输送。

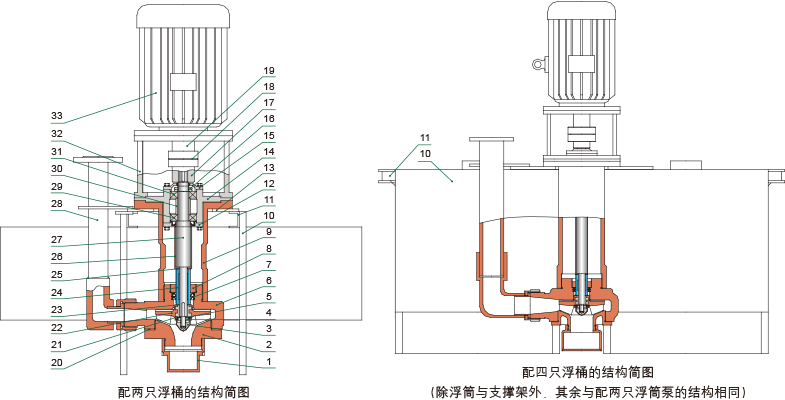

序号 | 名称 | 材质 | 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 过滤罩 | PP | 12 | 下轴承侧盖 | HT200 | 23* | 叶轮垫 | F26B |
2* | 泵盖 | UHMWPE | 13 | 安装板 | HT200/A3 | 24* | 轴套 | 99瓷 |
3* | 锁紧螺母 | UHMWPE+A3 | 14 | 轴承支架 | HT200 | 25* | 轴套垫 | F26B |
4* | 防转螺母 | A3 | 15 | 上轴承侧盖 | HT200 | 26 | 主轴护套 | PP |
5 | 华司 | 16 | 主轴拼帽 | A3 | 27 | 主轴 | 40Cr钢 | |
6* | 泵壳 | UHMWPE | 17 | 主轴联轴器 | HT200 | 28 | 出液管 | PP+玻璃钢 |
7* | K形密封圈 | 氟橡胶 | 18* | 弹性六角块 | 聚氨酯 | 29 | 下轴承 | |
8* | 拼圈 | UHMWPE | 19 | 电机联轴器 | HT200 | 30 | 轴承中间套 | HT200 |
9 | 连接筒 | PP/玻璃钢 | 20* | 泵盖垫 | F26B | 31 | 上轴承 | |
10 | 浮桶 | PE+A3 | 21* | 锁紧螺母L垫 | F26B | 32 | 电机支架 | HT200 |
11 | 支承架 | 槽钢 | 22* | 叶轮 | UHMWPE+A3 | 33 | 电机 |
序号 | 名称 | 材质 | 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1* | 锁紧螺母 | UHMWPE+A3 | 13 | 支承架 | 槽钢 | 25* | 下轴套垫 | F26B |
2 | 华司 | 14 | 安装板 | HT200/A3 | 26* | 叶轮垫 | F26B | |
3* | 搅拌叶轮 | UHMWPE+A3 | 15 | 下轴承 | 27* | 上轴套 | 99瓷 | |
4* | 下轴套 | 99瓷 | 16 | 轴承支架 | HT200 | 28 | 主轴护套 | PP |
5* | 泵盖 | UHMWPE | 17 | 上轴承 | 29 | 出液管 | PP+玻璃钢 | |
6* | 泵壳 | UHMWPE | 18 | 上轴承侧盖 | HT200 | 30 | 主轴 | 40Cr钢 |
7* | 叶轮 | UHMWPE+A3 | 19 | 主轴联轴器 | HT200 | 31 | 下轴承侧盖 | HT200 |
8* | K形密封圈 | 氟橡胶 | 20 | 电机联轴器 | HT200 | 32 | 轴承中间套 | HT200 |
9* | 拼圈 | UHMWPE | 21* | 防转螺母 | A3 | 33 | 主轴拼帽 | A3 |
10* | 上轴套垫 | F26B | 22* | 锁紧螺母L垫 | F26B | 34 | 电机支架 | HT200 |
11 | 连接筒 | PP/玻璃钢 | 23* | 搅拌叶轮垫 | F26B | 35* | 弹性六角块 | 聚氨酯 |
12 | 浮桶 | PE+A3 | 24* | 泵盖垫 | F26B | 36 | 电机 |
检查各部位的紧固螺钉是否松动,浮桶是否漏气,如有异常应修理后方可安装。检查泵轴运转是否灵活或有异常噪音、卡死等,要求叶轮与泵体之间的间隙在1~2mm,泵盖与叶轮之间的间隙在1~2mm,达不到要求的可以通过增减叶轮垫或泵盖垫来调节。接上电源线,点动检查电机转向与泵上箭头所指方向是否一致。
根据介质情况选用橡胶软管、聚乙烯管或尼龙管与泵出液管连接好。在输出管的固定管道部分应安装阀门,以便对泵的工况进行调节。将泵水平慢慢放入池中,小规格的泵可用人工方法,大规格的泵必须使用吊车。根据液面变化的实际情况,悬系好电源线,原则是电源线始终不能浸泡在介质中。对于面积较大的池,还应系好防风缆绳。
启动时接通电源,缓缓打开出口阀门至所需的工作状态;停车时先关闭出口阀门,再关电源。
YUF系列泵的拆卸顺序(参见泵的结构简图):
a. 先拆下出液管28;
b. 旋下过滤罩1(右旋螺纹),旋下泵盖2,取下泵盖垫20;
c. 旋下锁紧螺母3、防转螺母4,依此拆下锁紧螺母垫21、华司5、叶轮22、叶轮垫23、轴套24;
d. 旋下泵体6(右旋螺纹),拧下拼圈8(左旋螺纹),取出K形密封圈7。
YUF-J系列泵的拆卸顺序(参见泵的结构简图):
a. 先拆下出液管29;
b. 旋下锁紧螺母1、防转螺母21,依此拆下锁紧螺母垫22、华司2、搅拌叶轮3、搅拌叶轮垫23、下轴套4及下轴套垫25;
c. 旋下泵盖5,取下泵盖垫24,取下叶轮7、叶轮垫26、上轴套27;
d. 旋下泵体6(右旋螺纹),拧下拼圈9(左旋螺纹),取出K形密封圈8。
安装顺序与拆卸顺序相反,应特别注意各部位垫片的安装。安装完毕后请执行运行前的检查。
a. 导电电缆要架空使用,以防被介质腐蚀而漏电;
b. 泵机万一翻入水中,应先切断电源,后打捞;
c. 维修时,人不要站在浮桶上维修,应将泵机吊上岸后再维修。
