  YU-2系列耐腐耐磨液下泵,其过流部件采用性能优异的超高分子量聚乙烯(UHMWPE)整体模压而成,该材质被称为新颖的泵用耐腐耐磨工程塑料,特出的优点是:在所有工程塑料中,它具有更优异的耐磨性、耐冲击性、抗蠕变性,同时还具有非常好的耐腐蚀性能,适用于输送-20~90℃范围内的酸性、碱性清液或料浆。

  YU-2-J系列耐腐耐磨液下泵是在YU-2系列液下泵的下部设置搅拌桨,能在输送液体的同时,搅拌液下沉淀物。适用于输送含固相物料的料浆或污水池、沉淀池等池、槽类容器沉淀物料的清理及输送。

  该系列泵批量生产十多年来,经3000多家用户,8000多个岗位的使用,其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可,因此该产品是一个性能稳定的、技术成熟的、用户欢迎的、定型的防腐型泵类产品,被老用户称为"老秀才"品种。

  该系列泵能广泛应用于以下行业:
  (一) 有色金属湿法冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。
  (二) 硫酸磷肥业:稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。
  (三) 水处理环保业:可输送各种带杂质的污水。
  (四) 农药、染料、精细化工业:可输送含溶剂的酸、碱液体、混合酸,还可输送含溶济的料浆及含溶剂的酸、碱性料浆。
  (五) 其它工业生产中的腐蚀性和非腐蚀性清液或料浆的吸送。


产品选型与标识

  型号含义

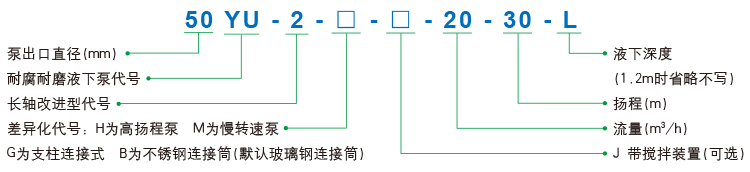

YU-2系列耐腐耐磨液下泵型号含义

  泵的性能特点

  1. YU-2系列液下泵连接筒默认为玻璃钢制作,既有非常好的防腐性能,又有钢的强度。泵体与连接筒的连接以及泵体与泵盖之间的连接,均采用大螺距螺纹连接,安装维修方便。液下部位不用金属紧固螺钉,无腐蚀性损坏之虑。
  2. YU-2-B型液下泵连接筒为不锈钢制作,运行稳定性更加可靠;但不适用于含有氯离子(如盐酸)、氟离子(如氢氟酸、硅氟酸)及硝酸的介质。若含有以上介质,可联系我公司对不锈钢连接筒进行包塑处理。
  3. YU-2-G型支柱连接式液下泵,是对连接筒部位的改进,有三柱式或四柱式,保证了大型液下泵的结构更加稳定可靠。(建议用户提供介质工况条件,与我公司销售人员联系协助选型)

  特殊选型服务

  1. 液下泵的液下深度常规品种有1.2米、1.5米、1.8米三种。如有特殊深度要求的请在订货时加以说明。
  2. 液下泵安装板在本说明书上标定的是方形,用户如另有要求,可根据需求,做成圆形或其它形状的安装板。
  3. 用户的工况如遇到输送大颗粒、磨蚀要求高的岗位时,请加以说明。本公司可以帮助选定特殊耐磨材料的叶轮和泵盖:材料有聚氨酯、合金钢等。
  4. 用户工况中如有含氟(如氢氟酸等)或碱的介质,应加以说明,以便本公司为您选用适用的连接筒。


泵的结构简图

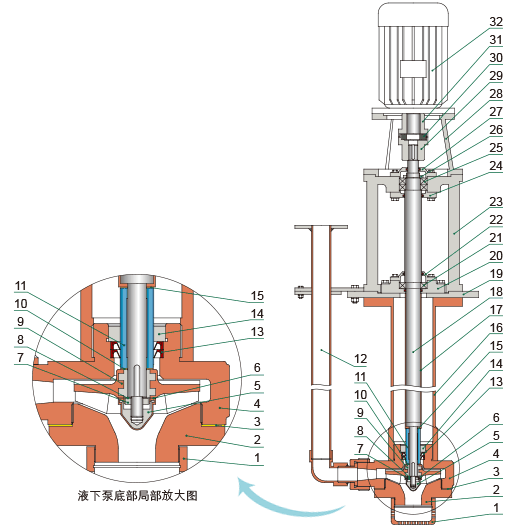

  YU-2系列耐腐耐磨液下泵结构简图

YU-2系列耐腐耐磨液下泵结构简图

序号名称材质序号名称材质序号名称材质
1过滤罩PP12出液管PP+玻璃钢23轴承支架HT200
2*泵盖UHMWPE13*K形密封圈氟橡胶24上轴承下侧盖HT200
3*泵盖垫F26B14*拼圈UHMWPE25上轴承
4*泵壳UHMWPE15*轴套垫F26B26主轴拼帽A3
5*锁紧螺母UHMWPE+A316连接筒玻璃钢27上轴承上侧盖HT200
6*锁紧螺母L垫F26B17主轴护套PP28电机支架HT200
7*防转螺母A318主轴40Cr钢29主轴联轴器HT200
8华司
19安装板HT200/A330*弹性六角块聚氨酯
9*叶轮UHMWPE+A320下轴承下侧盖HT20031电机联轴器HT200
10*叶轮垫F26B21下轴承
32电机
11*轴套99瓷22下轴承上侧盖HT200


注:序号后带有"*"的为易损件,供用户采购备件时参考。

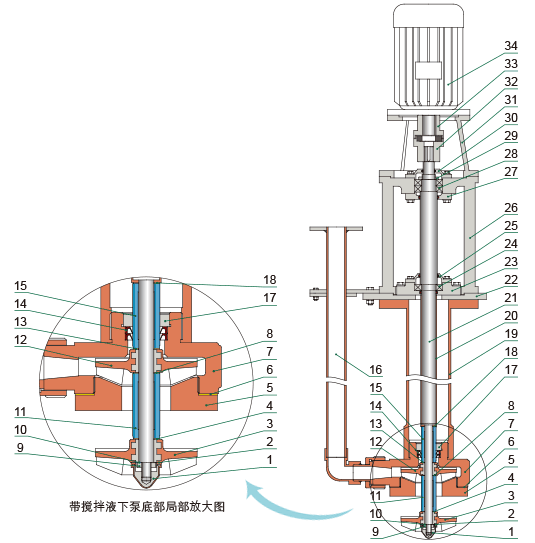

  YU-2-J系列耐腐耐磨液下泵结构简图

YU-2-J系列耐腐耐磨液下泵结构简图

序号名称材质序号名称材质序号名称材质
1*锁紧螺母UHMWPE+A313*叶轮垫F26B25下轴承上侧盖HT200
2*锁紧螺母L垫F26B14*K形密封圈氟橡胶26轴承支架HT200
3*搅拌叶轮UHMWPE+A315*上轴套99瓷27上轴承下侧盖HT200
4*搅拌叶轮垫F26B16出液管PP+玻璃钢28上轴承
5*泵盖UHMWPE17*拼圈UHMWPE29主轴拼帽A3
6*泵盖垫F26B18*上轴套垫F26B30上轴承上侧盖HT200
7*泵壳UHMWPE19连接筒玻璃钢/不锈钢31电机支架HT200
8*下轴套垫F26B20主轴护套PP32主轴联轴器HT200
9*防转螺母A321主轴40Cr钢33电机联轴器HT200
10华司
22安装板HT200/A334电机
11*下轴套99瓷23下轴承下侧盖HT200


12*叶轮UHMWPE+A324下轴承



注:序号后带有"*"的为易损件,供用户采购备件时参考。


安装尺寸表

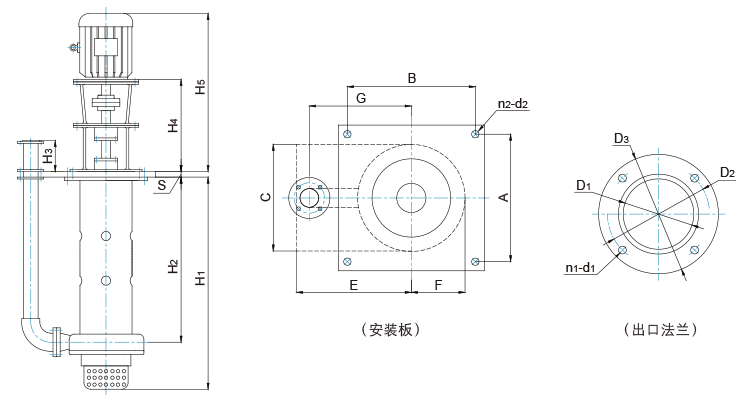

YU-2系列耐腐耐磨液下泵安装尺寸图


使用说明

  1. 安装与检查

  将泵垂直固定于所需的位置上,连接好出口管路。安装完毕,应用手盘动联轴器,看看是否运转灵活,如转动不灵活或有不正常噪音、卡死等异常,应重新拆泵检查,清理异物,消除噪音,或通过增减叶轮垫调整叶轮与泵体之间的间隙,此间隙应保证在1~2mm之间,通过增减泵盖垫调整叶轮与泵盖之间的间隙,此间隙应保证在1~2mm之间,安装好后,再盘动联轴器,如此反复直到动转灵活方可接电,按启动程序使泵进入工作状态。

  2. 启动

  接通电源点启动,查看电机转动方向与泵上箭头所指方向是否一致,如不一致应重新接线调整;电机运转正常后应慢慢开启出口阀门至所需的工作状态。

  3. 停车

  先关闭出口阀门,再关电源。

  4. 拆装顺序

  YU-2系列泵的拆卸顺序:(参见泵的结构简图)
  a. 先拆下出液管12;
  b. 旋下过滤罩1(右旋螺纹),旋下泵盖2,取下泵盖垫3;
  c. 旋下锁紧螺母5、防转螺母7,依此拆下锁紧螺母垫6、华司8、叶轮9、叶轮垫10、轴套11;
  d. 旋下泵体4(右旋螺纹),拧下拼圈14(左旋螺纹),取出K型密封圈13。

  YU-2-J系列泵的拆卸顺序:(参见泵的结构简图)
  a. 先拆下出液管16;
  b. 旋下锁紧螺母1、防转螺母9,依此拆下锁紧螺母垫2、华司10、搅拌叶轮3、搅拌叶轮垫4、下轴套11及下轴套垫8;
  c. 旋下泵盖5,取下泵盖垫6,取下叶轮12、叶轮垫13、上轴套15;
  d. 旋下泵体7(右旋螺纹),拧下拼圈17(左旋螺纹),取出K型密封圈14。

  安装顺序与拆卸顺序相反,应特别注意各部位垫片的安装。

  5. 注意事项

  由于该泵的大部分零件是塑料制成的,故不能对其进行强力冲击和扭曲,以免产生不必要的损坏。
