UHB-ZK系列耐腐耐磨泵
当前位置:首页>>产品展示>>料浆泵>>UHB-ZK系列耐腐耐磨泵宙斯泵业UHB-ZK系列耐腐耐磨泵核心技术为在金属泵壳上焊有龟甲网,锚固了塑料层,使得衬层的抗开裂性能、抗热变性能、抗脱落性能大幅度提高,进而提升了衬里型耐腐泵的质量稳定性。该系列泵累计上市已超10万台,招来众多厂商仿制,但同形产品在耐磨性、抗变形脱落性方面,质量性能差距很大。
敬告
该系列泵所安装的K型动力密封和G3、G4型机械密封禁止在泵内无液的状态下运转,但接通冷却水后,则可以短时间空运行(3~5分钟)。
出液阀门全关闭的情况下,开闷泵不得超过十分钟,不然泵内液体升温损坏泵机衬里层。
吸程在2米以上的岗位,请选G3、G4型机械密封!
产品简介:
UHB-ZK系列耐腐耐磨泵属单级单吸悬臂式离心泵,过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前新一代的泵用耐腐耐磨工程塑料,其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)。 抗蠕变性(耐环境应力开裂)和非常好的耐腐蚀性。
该泵显著特点是:多功能,即一种泵能适应各种不同的工况,如输送酸、碱性清液或料浆;冶炼行业各种腐蚀性矿浆;硫酸行业各类稀酸;环保行业各类污水等。该泵既耐腐蚀又耐磨损,使用范围十分广泛。
该泵在辽宁葫芦岛锌厂等三百多家大型有色冶炼和硫酸企业的酸性矿浆和稀酸岗位的长期比较使用,其耐腐耐磨性、密封可靠性、使用寿命性,均得到了非常高的评价。
主要技术性能简述
1)型号:UHB-ZK系列耐腐耐磨泵
2)结构与特点:
(1) 耐腐耐磨,一泵多用,酸碱类清液料浆均适用。
(2) 泵体为钢衬超高分子量聚乙烯结构,衬层厚8~20mm,该泵应用了龟甲网衬里技术,和其它同类泵相比较,具有衬里层抗热变形性能好,耐开裂,防脱落,使用温度高等优势。
(3) 叶轮分开式,闭式二种,可根据介质状况任选。
(4) 密封:K型动力密封,G3、G4型机械密封。
3)适用介质:浓度80%以下硫酸,50%以下硝酸,各种浓度的盐酸,液碱,既适用清液也适用料浆。
4)主要技术参数:使用温度-20℃~105℃(使用改性材料U00), 进口直径 32~350mm,流量5~2600m3/h,扬程80m以内。
广泛的使用范围
1)硫酸磷肥业:稀酸、母液、污水、海水、含硅胶的氟硅酸,磷酸料浆等介质的输送。
2)有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送。
3)化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
4)氯 碱 业:盐酸、液碱、电解液等。
5)水处理业:纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6)钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7)湿式脱硫循环泵:能同时适用碱性、酸性、腐蚀性岗位。
8)煤碳工业、煤化工中的腐蚀性液体、煤浆的输送;洗选煤配用泵。
1. 普通K型动力密封的标注示例:50UHB-ZK-20-30/5.5kW-2。
2. B型结构K型动力密封的标注示例:50UHB-ZK-B-20-30/5.5kW-2。
3. G3型机械密封的标注示例:50UHB-ZK-G3-20-30/5.5kW-2。
4. 订货时请用户提供以下工况:介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力(正压还是负压)以及使用岗位名称及使用特点,以便本公司为你选定合适的密封材料。
5. UHB-ZK系列耐腐耐磨泵,可根据用户的要求安装不同的密封。若无特殊要求,一般均装配K型动力密封。

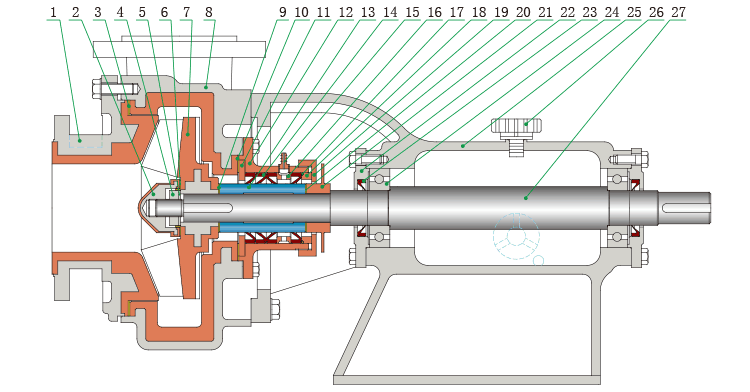

不带副叶轮泵的结构简图
序号 | 零部件名称 | 材质 | 序号 | 零部件名称 | 材质 | 序号 | 零部件名称 | 材质 |
1* | 泵盖 | UHMWPE+QT | 10* | 密封盒垫 | F26B | 19 | 密封盒盖 | 玻璃钢 |
2* | 锁紧螺母 | UHMWPE+A3 | 11 | 密封盒垫块 | PP | 20* | 轴套垫 | F26B |
3* | 泵盖垫 | F26B | 12* | 密封盒 | 玻璃钢 | 21 | 挡酸片 | 玻璃钢 |
4* | 防转螺母 | A3 | 13* | 轴套 | 氮化硅陶瓷 | 22 | 轴承侧盖 | HT-200 |
5 | 华司 | A3 | 14* | K形密封圈 | F4/F26B | 23 | 轴承油封 | 氯丁胶 |
6* | 锁紧螺母L垫 | F26B | 15 | 冷却水嘴 | PP | 24 | 轴承 | 轴承钢 |
7* | 叶轮 | UHMWPE+A3 | 16 | 水封环 | 玻璃钢 | 25 | 轴承座 | HT-200 |
8* | 泵壳 | UHMWPE+QT | 17* | O形密封圈 | F26B | 26 | 油塞 | |
9* | 叶轮垫 | F26B | 18 | 顶圈 | PP | 27 | 主轴 | 40Cr钢 |
注:序号后面带有"*"的为易损件,供用户采购备件参考。

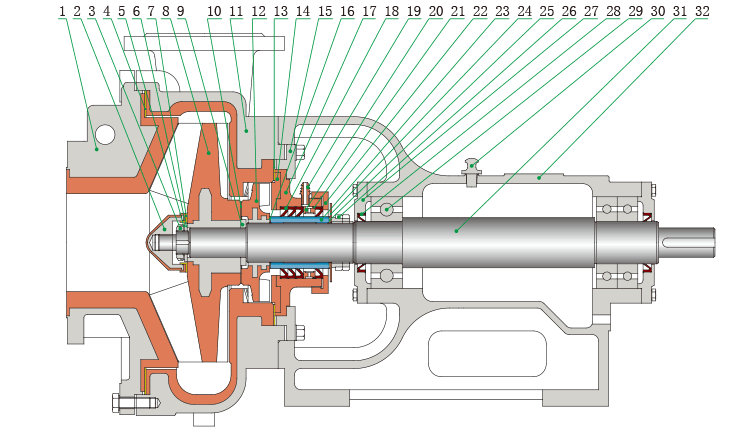

带副叶轮泵的结构简图
序号 | 零部件名称 | 材质 | 序号 | 零部件名称 | 材质 | 序号 | 零部件名称 | 材质 |
1* | 泵盖 | UHMWPE+QT | 12* | 副叶轮 | UHMWPE+A3 | 23* | 轴套 | 氮化硅陶瓷 |
2* | 锁紧螺母 | UHMWPE+A3 | 13* | 密封盒垫 | F26B | 24 | 挡酸片 | 玻璃钢 |
3* | 防转螺母 | A3 | 14 | 密封盒垫块 | UHMWPE | 25* | 轴套垫 | F26B |
4* | 泵盖垫 | F26B | 15 | 密封盒压盖 | QT | 26 | 主轴拼帽 | 45#钢 |
5* | 止退圈 | A3 | 16* | 叶轮垫 | F26B | 27 | 轴承侧盖 | HT-200 |
6 | 华司 | A3 | 17* | 密封盒 | 玻璃钢 | 28 | 轴承油封 | 氯丁胶 |
7* | 锁紧螺母L垫 | F26B | 18* | K形密封圈 | F4/F26B | 29 | 轴承 | 轴承钢 |
8* | 叶轮 | UHMWPE/A3 | 19 | 冷却水嘴 | PP | 30 | 油塞 | |
9 | 叶轮调节圈 | 45#钢 | 20 | 水封环 | 玻璃钢 | 31 | 主轴 | 40Cr钢 |
10* | 副叶轮L垫 | F26B | 21* | O形密封圈 | F26B | 32 | 轴承座 | HT-200 |
11* | 泵壳 | UHMWPE+QT | 22 | 密封盒盖 | 玻璃钢 |
K型动力密封结构简图及简介
如右图,该密封主要由副叶轮(或副叶片1)与停车密封(橡胶密封圈2)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态,从而阻止液体向外泄漏,此时停车密封不起作用,橡胶密封圈的唇口因负压而松开,与轴套3产生一定间隙,减少其之间的磨损,延长了使用寿命;停机时,由于副叶轮(或副叶片)停止旋转,密封腔由负压转为正压,停车密封开始工作,橡胶密封圈的唇口在压力作用下紧紧包住轴套,从而达到密封目的。若允许冷却水渗入介质内,可选用带冷却水的K型动力密封(见泵的结构简图),即可添加外冷却水装置,延长密封圈的使用寿命。该密封的密封圈采用氟橡胶制成,主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水,压力适宜在0.05MPa以内)。

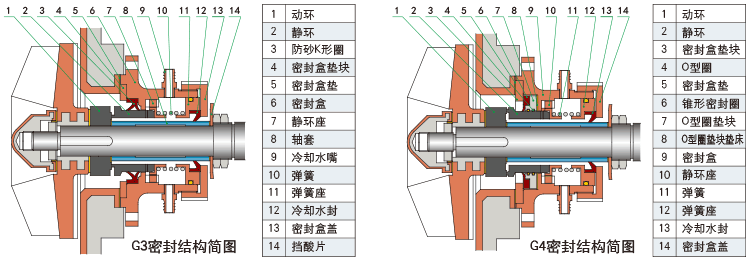

G3、G4型机械密封结构简图及简介
G3密封为本公司自行设计的一种改良型抗颗粒泵用机械密封;密封的动、静环均由碳化硅或硬质合金制成,可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比,静环与密封盒之间设置了挡砂圈,硬颗粒不能进入静环与密封盒之间的间隙中,使静环前后位移自如,克服了原有耐颗粒密封的"卡砂"失效的缺点。G4密封是对G3密封挡砂K型圈部位的进一步改进,性能更加稳定可靠。G3、G4密封均为本公司技术。
B型改进型泵结构简介及适用岗位
改进结构简介
B型结构泵是对普通泵的改进,两者之间的区别在于普通泵是无台阶式背叶片,B型结构为台阶式背叶片。如右图,改进后叶轮的背叶分为一级背叶片1和二级背叶片2,一级与二级背叶片之间有凸起的台阶,与之相匹配的泵壳也有凹进的台阶3。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力,保证和延长轴密封的使用寿命。
主要适用岗位
UHB-ZK-B型耐腐耐磨泵主要适用于用户选性能曲线的高压力,小流量点时的选型。简言之,经常在逼压状态(压滤机配用泵等)或者高压力输送状态下的泵,选B型泵较为合适。

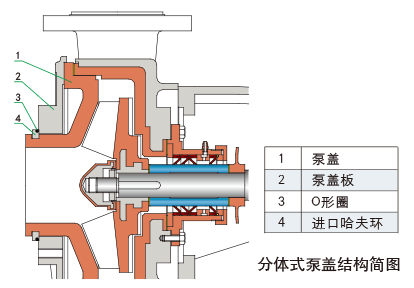

改进泵盖——分体式泵盖结构简介及适用范围
改进结构简介
泵盖部分由原来的一体式改进为分体式,即金属磨损较小的盖板与磨损较大的塑料内衬分离,解决了由于一体式泵盖内衬损坏而需整体更换的问题,从而降低了使用成本。同时,在容易磨损的关键部位,镶嵌适用的高耐磨材料(如陶瓷、不锈钢合金、碳化硅、高耐磨U00材料等),可用于各种复杂工况。
主要适用岗位
该泵适用于磨蚀性严重的岗位,如锌、铜、锰、镍等湿法冶炼的高温浸出工段的循环泵、压滤泵等,也适用其它工业部门的其它工况。
启动、运行及维护
1. 运行前的检查 试运行前应先用手盘动联轴器或轴,检查转向是否正确,运转是否灵活,如盘不动或有异常声音,应及时检查,检查时先从外部用手检查联轴器是否水平,从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些,太少应加上一些),边检查边盘动,如果问题依然存在,就要拆泵检查,(拆泵时请参照本说明书上的结构简图和拆装程序)清理异物,并和本公司联系协商解决方法。
2. 开车步骤 a.将泵内灌满液体 b.及时打开进口阀门(如进口阀门为单向止回阀,就不需要人工操作) c.接通电源 d.再打开出口阀门
3. 运行 运行中如有异常声音,或有电机发热等不正常情况出现时,也应停机检查,检查方法和步骤同8.1.1
4. 停机 a.先关闭出口处阀门 b.切断电源,并及时关闭进口处阀门;(如进口阀门为单向止回阀,就不需要人工操作)。
5. 维护
a.轴承座内的润滑油应定期更换,正常情况六个月更换一次。(见右图)
b.寒冷季节,停泵后若有结冰现象,应先接通密封处冷却水,必要时可加热水进去解冻,之后用手盘动联轴器,直到运转灵活,再按照启动步骤开车。
c.有冷却水装置的泵,开车前应先接通冷却水,泵正常运行时,可继续接通,若条件不允许也可停掉,冷却水的压力控制在0.05MPa以下,自来水即可;
d.泵在关闭出口阀门时的运行称为闭压运行状态,全塑泵或衬塑泵的闭压运行时间应尽可能减短,常温介质以不超过5分种为限,高温介质好不要超过2分钟;
e.泵不能承受进出口管道的重量,进口管路越短越好,泵出口到阀门处的垂直高度应尽可能短;
f.保持电机上没有水迹,防止电机受潮.
1. 不带副叶轮泵
拆卸顺序:(参照泵的结构简图)
a.松开泵盖压紧圈3与泵壳10之间的连接螺栓2,卸下泵盖1及泵盖垫4;
b.松开锁紧螺母5及防转螺母6,卸下锁紧螺母L垫8、华司7、叶轮9及叶轮垫11;
c.松开泵壳10与轴承座29之间的连接螺栓28,卸下泵壳10(连密封组合);
d.松开密封盒16与泵壳10的连接螺栓15,拆下密封组合件;
e.旋出密封盒16上的密封盒盖22。取出顶圈21及O形密封圈20,依此取出K形密封圈17、水封环19。
安装顺序与拆卸顺序相反,需要注意的是:
a.将叶轮锁紧螺母拧紧后,检查一下叶轮与泵体之间的间隙,此间隙要求在2mm左右;间隙达不到要求的,可通过增减叶轮垫来进行调整。
b.安装好泵盖后,检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右,高温介质用泵,此间隙要求在2.5mm左右;间隙达不到要求的,可通过增减泵盖垫来进行调整。
2. 带副叶轮泵
拆卸顺序:(参照泵的结构简图)
a.松开泵盖板3与泵壳11的连接螺栓2,卸下泵进口哈夫环上的O形圈及哈夫环1,卸下泵盖4及泵盖垫5;
b.旋下锁紧螺母6及防转螺母6,卸下锁紧螺母L垫9、华司8、叶轮10、叶轮垫12,取出叶轮调节圈13;
c.松开泵壳11与轴承座33之间的连接螺栓35,卸下泵壳11(连密封组合);
d.松开密封盒压盖17与泵壳11间的连接螺栓19,取出密封组合和副叶轮14;
e.旋下密封盒盖26,依此取出K形密封圈21、水封环24。
安装顺序与拆卸顺序相反,需要注意的是:
a.将叶轮锁紧螺母拧紧后,检查一下叶轮与泵体之间的间隙,此间隙要求在2.5mm左右;间隙不符合要求的,可通过改变叶轮调节圈的厚度来进行调整。
b.安装好泵盖后,检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2.5mm左右,高温介质用泵,此间隙要求在3mm;间隙不符合要求的,可通过增减泵盖垫来进行调整。
注:G3、G4型机械密封的拆装、维修,请参照随机使用手册。
高位槽正压状态
特点说明:泵安装在储槽的底部,储槽内介质处于正压状态,泵进口处阀门打开时,储槽的液体能自流到泵腔中,这是UHB-UF系列耐腐耐磨泵理想的安装方式。
高位槽负压状态
特点说明:泵安装在储槽的底部,密闭的储槽处于负压状态.这种状态选泵,必须弄清储槽中负压的确切数据,再和本公司联系,方可定型。
低位槽不装底阀装虹吸桶状态
特点说明:泵安装在储槽的上部,在进口管道靠近泵进口处安装一帮助启动的虹吸桶,次启动泵之前需将虹吸桶中灌满液体,以后就不需要再灌。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺,虹吸桶的制作要求就是密封性好,不能漏水漏气,虹吸桶大小的计算方法如下:V=(3~5)×πd2×L/4, d:进口管直径,L:进口管总长,V:虹吸桶容积,根据计算出的容积和现有材料的尺寸,再确定虹吸桶的直径和高度。
低位槽装底阀状态
特点说明:泵安装在储槽的上部,进口管道底部需要安装底阀,每次启动泵之前,都须将泵腔内灌满液体,切不可开空车。在一般情况下,UHB-UF系列耐腐耐磨泵不提倡在这种岗位上使用。
