FZB耐酸自吸泵

当前位置:首页>>产品展示>>自吸泵>>FZB耐酸自吸泵
  • 氟塑料耐酸自吸泵

氟塑料耐酸自吸泵

产品分类:FZB耐酸自吸泵

产品标签:

阅读数量:561

产品详情

FZB、FZB(L)系列小型氟塑料自吸泵是一种钢衬氟塑料结构的小型自吸泵,有非常好的耐腐性能和自吸性能。适用于吸送全浓度硫酸、盐酸、硝酸及有机溶剂等强氧化性强腐蚀介质。



  典型使用岗位

  1.低位储槽存液吸送到计量槽。
  2.卸车、卸船等。



  结构特征和技术性能



  FZB系列小型氟塑料自吸泵是采用钢衬氟塑料(F46)的结构,既有塑料泵非常好的耐腐性,又有金属泵的强度。泵体抗热变形性、抗管线热胀冷缩引起的应力损坏、安装的可靠性和抗震动性能均比全塑料自吸泵。

  FZB系列小型氟塑料自吸泵为机械密封,过流部件为氟塑料,该泵适用90℃以下的清液类介质,接触介质的密封垫床有丁晴胶、氟橡胶(F246)、氟塑料(F4、F46),可根据用户的工况选配。该系列泵只需在开机前往泵内注满液体,即能抽出真空,输送液体,安全省事,使用非常方便。



型号与材质说明:



  1. 型号含义说明

FZB系列小型氟塑料自吸泵型号含义说明



  2. 可选用材质

  聚全氟乙丙烯 F46
  聚偏二氟乙烯 F2
  增强聚丙烯 PP



泵的结构简图:

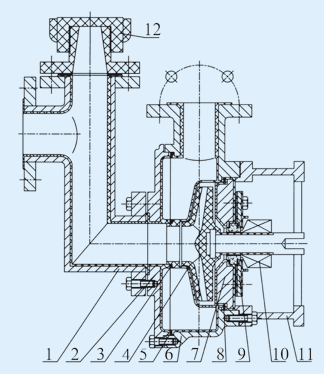

FZB系列小型氟塑料自吸泵结构简图


序号名称序号名称序号名称序号名称序号名称序号名称
1吸入管3进口密封圈5泵盖垫7后盖9静环压盖11电机支架
2泵盖4叶轮6泵壳8后盖垫10机械密封12加液装置


性能参数:



规格参考型号流量
(m3/h)
扬程
(m)
电机功率
(kW)
转速
(r/min)
大自吸
高度(m)
进出口直径
(mm×mm)
25FZB(L)25FZB(L)-2.5-152.5150.752900425×25
25FZB(L)-5-165161.1
25FZB(L)-8-108101.1
40FZB(L)40FZB(L)-4-234232.22900440×32
40FZB(L)-8-208202.2
40FZB(L)-12-1512152.2
50FZB(L)50FZB(L)-10-25102532900450×40
50FZB(L)-16-2016204
65FZB(L)65FZB(L)-25-2825285.52900465×50
65FZB(L)-35-2035205.5
80FZB(L)80FZB(L)-30-3030307.52900480×65
80FZB(L)-45-2545257.5
100FZB(L)100FZB(L)-70-25702511~1529004100×80
100FZB(L)-80-25802515~18.5

注:表中参数均为清水做试验获得,如输送其它类型介质,则自吸高度、电机功率配置均有所不同。



使用说明:



  安装

  1. 泵经长途运输到达生产场地,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。
  2. 安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,泵进口应设滤网,防止大块杂质进入泵内,保证泵能正常运转。
  3. 进水管的连接螺栓要均力拧紧,密封要严密,不能漏气,否则会严重影响泵的自吸性能。



  操作使用注意事项

  1. 检查电机运转方向与泵的运转方向标记是否一致,切勿反转!
  2. 泵体内须注满液体才能启动运转,严禁空运转。泵在规定的自吸高度范围内如果3~5分钟尚不能出液,应立即停机检查原因,以防泵内工作液升温,损坏泵机。
  3. 次在泵体内注液后一般不需再注液,但停机时间长或停机后密封有泄漏现象存在,泵内液体损失,在第二次开车前应先检查泵内存液情况,加满液后再开车。
  4. 冬季长期不使用时,应排尽泵体内的液体,以免受冷冻,不能正常工作。
