适用系列：UHB-ZK / UHB-UF / UHB-FX / UHB-P / UHB-UM
注意：不同规格的泵配件，在材质、外形、尺寸上可能存在差异，图片供参考对照

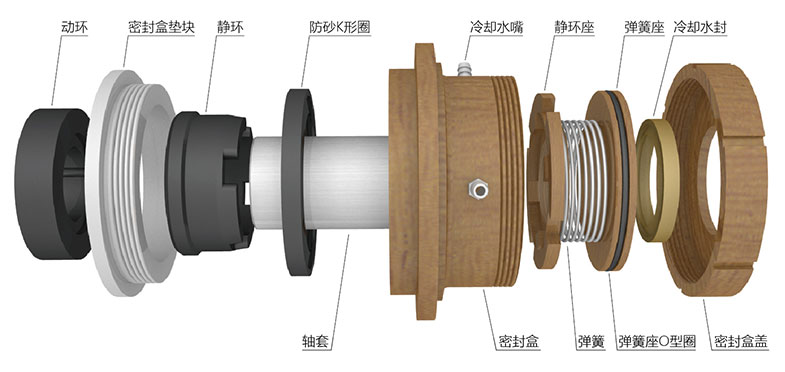

G3型密封组合大致有两种，一是密封盒垫块为螺纹型，密封盒无螺栓孔，通过密封盒压紧圈与泵壳联接紧固，详细结构如下图：
上述密封主要是用于150UHB系列往上、慢转速的大泵，125UHB系列往下、快转速的小泵所采用的G3型密封组合，密封盒垫块无螺纹，密封盒带有螺栓孔，直接用螺栓与泵壳拧紧。

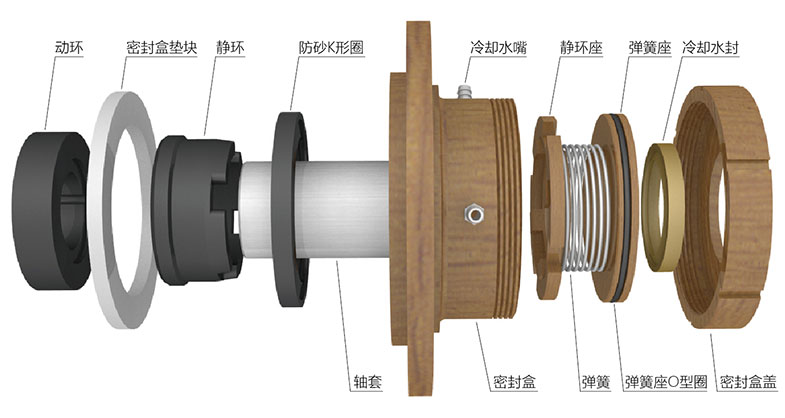

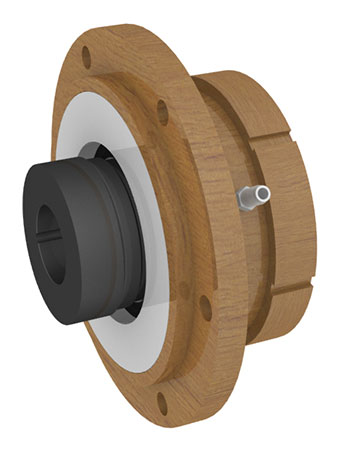

125UHB系列往下、快转速的小泵的G3密封组合详细结构图如下：

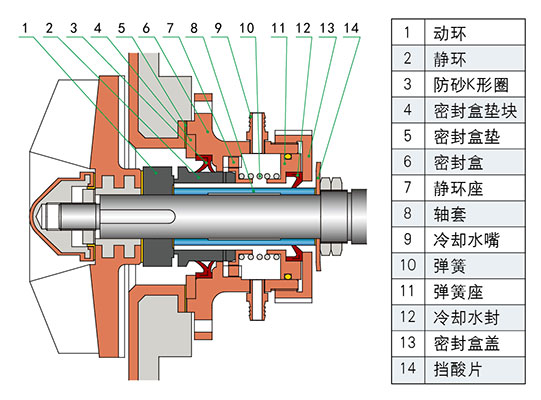

G3型机械密封结构简图：
G3型机械密封简介：
G3密封为本公司自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环与密封盒之间设置了防砂K形圈，使硬颗粒不能进入静环与密封盒之间的间隙中，并更加稳定可靠。静环前后位移自如，克服了原有耐颗粒密封的"卡砂"失效的缺点。该密封为本公司的专利产品。
